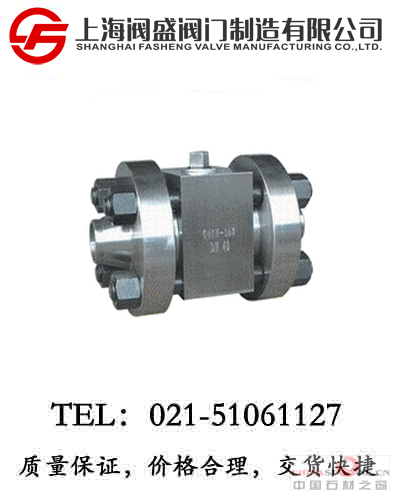

焊接鍛鋼球閥與普通球閥在閥門設計結構上比較，具有防火結構、密封緊急救護、防靜電、阻塞與排泄等功能。大口徑固定球閥的相對連動部（閥座和閥桿軸承）由于采用了認摩擦系數小的特氟龍，因而操作扭距小、從而更加靈活。閥體壁后根據高壓容器的安全法規(guī)進行設計，對承受外力抗彎曲等符合API6D規(guī)定。閥座具有單密封和雙密封兩種結構，單密封具有自動泄壓機能，雙密封則由閥體上附加的安全泄壓。
焊接鍛鋼球閥PN16.0MPa主要連接尺寸及重量 單位：mm
型號
|
公稱壓力
|
尺寸（mm)
|
L
|
L1
|
D
|
D1
|
H
|
L0
|
Q61F/N-160
Q661F/N-160
|
10
|
150
|
60
|
90
|
18
|
58
|
220
|
15
|
170
|
70
|
100
|
23
|
62
|
220
|
20
|
191
|
81
|
110
|
29
|
75
|
250
|
25
|
205
|
95
|
115
|
36
|
80
|
250
|
32
|
230
|
110
|
150
|
43
|
96
|
300
|
40
|
260
|
120
|
170
|
49
|
111
|
400
|
50
|
330
|
140
|
200
|
61
|
128
|
400
|
65
|
360
|
150
|
225
|
80
|
180
|
500
|
80
|
380
|
160
|
270
|
105
|
200
|
600
|
100
|
430
|
188
|
320
|
118
|
245
|
800
|
型號
|
公稱壓力
|
氣動裝置
|
尺寸（mm)
|
L
|
L1
|
D
|
D1
|
H
|
L0
|
Q61F/N-160
Q661F/N-320
|
10
|
QD60
|
150
|
60
|
90
|
18
|
58
|
220
|
15
|
QD100
|
170
|
70
|
100
|
23
|
62
|
220
|
20
|
QD100
|
191
|
81
|
110
|
29
|
75
|
250
|
25
|
QD100
|
205
|
95
|
115
|
36
|
80
|
250
|
32
|
QD150
|
230
|
110
|
150
|
43
|
96
|
300
|
40
|
QD150
|
260
|
120
|
170
|
49
|
111
|
400
|
50
|
QD150
|
330
|
140
|
200
|
61
|
128
|
400
|
65
|
|
360
|
150
|
225
|
80
|
180
|
500
|
80
|
|
380
|
160
|
270
|
105
|
200
|
600
|
100
|
|
430
|
188
|
320
|
118
|
245
|
800
|
焊接鍛鋼球閥主要零件材料
適用介質
|
型號
|
閥體
|
球體、閥桿
|
手柄
|
密封圈
|
墊片、填料
|
水、蒸汽、油品
|
Q61N-160/320C
Q661N-160/320C
|
A105、45
|
1C18Ni9Ti12Mo9Ti
|
鑄鐵WCB
|
聚四氟乙烯PTFE
增強聚四氟乙烯VUILUK PTFE
對位聚苯PPL
|
聚四氟乙烯PTFE
對位聚苯PPL
|
硝酸類
|
Q61N-160/320P
Q661N-160/320P
|
304/1C18Ni9Ti
|
304/1C18Ni9Ti
|
醋酸類
|
Q61N-160/320R
Q661N-160/320R
|
316/1C18Ni9Ti12Mo2Ti
|
316/1C18Ni9Ti12Mo2Ti
|
