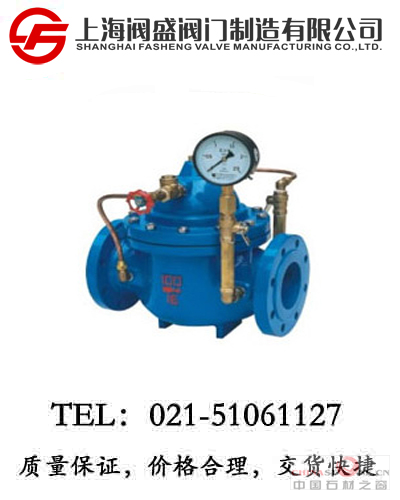

一、緩閉止回閥概述：
緩閉止回閥是由止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制閥接管系統。利用水力自動操作，可使主閥得到最佳的開啟和關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。此閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。主要閥門零件材質如下表：
零件名稱
|
材質
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
閥座
|
錫青銅、不銹鋼
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
閥桿
|
鋁青銅、鉻不銹鋼
|
膜片
|
丁腈橡膠
|
膜片壓板
|
碳鋼、不銹鋼
|
彈簧
|
不銹鋼
|
二、緩閉止回閥主要外形尺寸：
公稱通徑
|
尺 寸(mm)
|
DN(am)
|
L
|
A1
|
A
|
H1
|
H
|
F
|
20
|
150
|
200
|
282
|
106
|
172
|
116
|
25
|
160
|
200
|
282
|
106
|
172
|
116
|
32
|
180
|
200
|
282
|
106
|
172
|
116
|
40
|
200
|
210
|
320
|
137
|
225
|
168
|
50
|
203
|
210
|
320
|
137
|
225
|
168
|
65
|
216
|
215
|
330
|
145
|
270
|
180
|
80
|
241
|
220
|
330
|
178
|
289
|
210
|
100
|
270
|
230
|
410
|
232
|
375
|
284
|
125
|
300
|
245
|
420
|
286
|
420
|
310
|
150
|
330
|
260
|
420
|
318
|
450
|
370
|
200
|
400
|
280
|
430
|
413
|
722
|
463
|
250
|
480
|
300
|
450
|
502
|
769
|
525
|
300
|
550
|
320
|
460
|
600
|
906
|
625
|
350
|
622
|
340
|
470
|
638
|
1480
|
705
|
400
|
685
|
360
|
480
|
677
|
1027
|
778
|
450
|
750
|
360
|
480
|
677
|
1027
|
778
|
500
|
811
|
410
|
780
|
750
|
1110
|
690
|
600
|
935
|
456
|
888
|
850
|
1286
|
785
|
