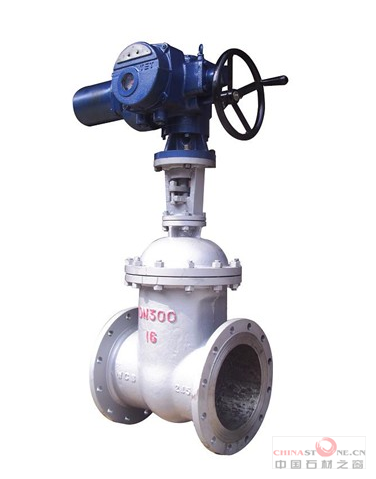

Z945H電動暗桿閘閥

http://www.bgovalve.com/zhugangzhafa/263.html

	產品名稱：	Z945H電動暗桿閘閥
	產品型號：	Z945H
	產品口徑：
	產品壓力：
	產品材質：	碳鋼、不銹鋼等
	聯系電話：	0577-57796663
	聯系傳真：	0577-67367855
	Email：	303545087@qq.com
	聯系人：	甘正清
	聯系手機：	13646578554
	QQ：	303545087
	公司名：	永嘉渤工閥門有限公司
	網站：	www.bgovalve.com
	產地：	溫州
	售后承諾：	質保一年，質量三包：包修、包換、包退。

Z945H電動暗桿閘閥產品概述：
電動暗桿閘閥在工作中高度會保持不變的狀態，安裝它的空間量小，適合做成大口徑或是安裝在對閘閥又要求的工況環境中。閥桿螺母都設置在閘板上，手輪開始轉動運行的同時會帶動閥桿轉動，從而使閘板提升通過閥門底端以及閥瓣上的導槽，將旋轉的運動轉換為直線運動，也就是將操作轉矩轉換為操作推力。
Z945H電動暗桿閘閥主要零件材料：

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
內六角螺栓	碳化處理
密封圈	丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
“O”形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪（傳動帽）	鑄鐵

Z945H電動暗桿閘閥主要外形連接尺寸：

公稱通徑 Dg(mm)	尺寸（mm）								重量 (kg)
公稱通徑 Dg(mm)	L	D	D1	D2	b	z-φd	H	D0	重量 (kg)
50	180	160	125	100	20	4-18	345	180	17
65	195	180	145	120	20	4-18	376	180	20
80	210	195	160	135	22	4-18	417	200	27
100	230	215	180	155	22	8-18	460	200	50
125	255	245	210	185	24	8-18	525	240	70
150	280	280	240	210	24	8-23	567	240	95
200	330	335	295	265	26	8-23	705	320	150
250	380	390	350	320	28	8-23	800	320	200
300	420	440	400	368	28	12-23	886	400	280
350	450	500	460	428	30	16-23	968	400	360
400	480	565	515	482	32	16-25	1090	500	500
450	510	615	565	532	32	20-25	1175	500	590
500	540	670	620	585	34	20-25	1414	720	680
600	600	780	725	685	36	20-30	1593	720	951
700	660	895	840	800	40	24-30	1812	800	1950
