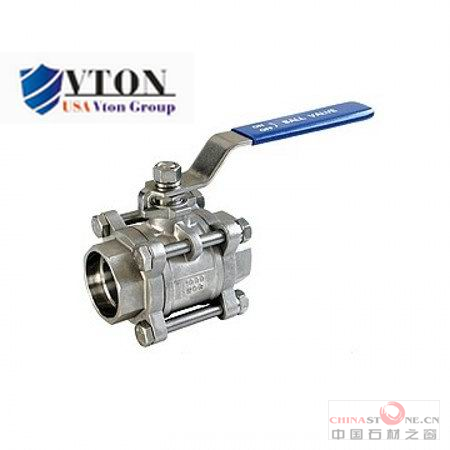

進口不銹鋼焊接球閥基本參數：
品牌：
|
美國威盾VTON
|
型號：
|
Q61F-16P/R/RL
|
材質：
|
不銹鋼
|
連接形式：
|
焊接
|
結構形式：
|
浮動球球閥
|
公稱通徑：
|
DN15-DN100（mm）
|
適用介質：
|
水，氣，油
|
壓力環境：
|
常壓
|
工作溫度：
|
常溫
|
標準：
|
|
流動方向：
|
雙向
|
驅動方式：
|
手動
|
零部件及配件：
|
手輪
|
用途：
|
泄壓
|
類型(通道位置)：
|
三通式
|
作用對象：
|
泵
|
規格：
|
DN15-DN100,SW焊接,BW焊接
|
進口不銹鋼焊接球閥詳細說明：
型號
|
Q61F-16P
|
品牌
|
美國威盾VTON
|
材質
|
不銹鋼
|
連接方式
|
焊接
|
結構形式
|
浮動球球閥
|
公稱通徑
|
DN15-100
|
適用介質
|
酸堿介質
|
壓力環境
|
常壓
|
工作溫度
|
常溫
|
標準
|
國標
|
流動方向
|
雙向
|
驅動方式
|
手動
|
用途
|
調節
|
通道位置
|
直通式
|
技術規范
TECHNICAL STANDARD
|
型號:美國威盾VTON
|
Q11F
|
設計標準Design Standard
|
GB/T12224，GB/T8464
|
壓力，溫度額定值Pressure Temperatme Rating
|
GB/T12224
|
連接螺紋標準End Comection Std
|
G Rc Rp NPT BSP
BSPT DIN259/299
|
試驗與檢驗標準Test Standard
|
GB/T13927
|
主要材質Material
|
WCB CF8(304) CF8M(316)
|
驅動方式Operated
|
手動 氣動 電動
|
進口不銹鋼焊接球閥 承插焊接球閥 Q61F
One Piece Modle Ball Valve
主要尺寸
Main Dimensions
SIZE
|
1/4”
|
3/8:”
|
1/2”
|
3/4”
|
1”
|
1 1/4”
|
1 1/2”
|
2”
|
D
|
6
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
L
|
40
|
45
|
55
|
60
|
72
|
78
|
83
|
100
|
H
|
35
|
37
|
43.5
|
47
|
55
|
57
|
69
|
74.5
|
E
|
64
|
70
|
89
|
90
|
103
|
103
|
127
|
127
|
主要零件材料
MAIN PARTS AND MATERIALS
|
序號NO.
|
零件名稱PART NAME
|
材質MATERIAL
|
數量QTY
|
1
|
閥蓋CPA
|
CF8/CF8M
|
1
|
2
|
密封墊JIONT GASKET
|
PTFE
|
1
|
3
|
閥體BODY
|
CF8/CF8M
|
1
|
4
|
球體BALL
|
304/316
|
1
|
5
|
閥桿STEM
|
304/316
|
1
|
6
|
密封圈JIONT RING
|
PTFE
|
2
|
7
|
止推墊片THTUST WASHET
|
PTFE
|
1
|
8
|
填料STEM PACKING
|
304/316
|
1
|
9
|
填料壓蓋螺母GLAND NUT
|
304/316
|
1
|
10
|
彈簧墊圈STEM WASHER
|
304/316
|
1
|
11
|
閥桿螺母STEM NUT
|
304/316
|
1
|
12
|
手柄HANDLE COVER
|
304/316
|
1
|
13
|
手柄套HANDLE COVER
|
塑料PLASTIC
|
1
|
適用范圍
Applicabie scope
|
公稱通徑
SizeRange
|
DN
|
6---50mm
|
公稱壓力
Working Pressure
|
PN
|
1.6-6.4MPa
150-600LB
|
適用溫度
Suitable Temperature
|
-29-200-350
|
適用介質
Suitable Medium
|
CF8(304)
硝酸類
Nitric acid
|
C88M(316)
醋酸類
Acetic acid
|
水天然氣油品
Water
Naturai Gas Oil
|
進口不銹鋼焊接球閥 承插焊接球閥 Q61F
Q61F 焊接球閥產品特征公稱壓力：1.6-6.4MPa適用穩定范圍：-20-232 適用介質：水，油，氣及某些腐蝕性液體，現不銹鋼焊接球閥以廣泛用于化工，石油，電力，制藥，啤酒，食品，乳品飲料，化妝品及工程配套工業管路等領域。美國威盾VTON閥門不銹鋼焊接球閥本著外表美觀大方，耐腐蝕，耐高溫的優點，現已遠銷中南亞，歐美，中東等國家和地區。
