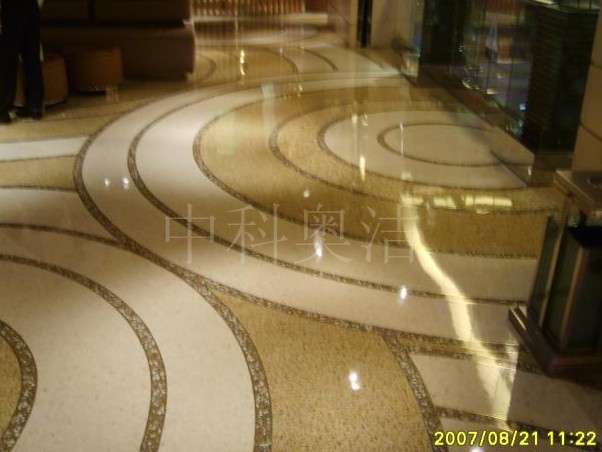

該工程名項(xiàng)目為北京黃寺凈雅地面的水磨石總面積3300平米，水磨石施工是現(xiàn)場現(xiàn)制，該水磨石使用多種顏色的小石子及白與黃顏料的水泥砂漿澆灌成型，并鑲嵌了銅條分割成圖案和花紋。在施工前，石材已被水磨石廠家用水磨石機(jī)打磨的凹凸不平，并對水磨石表面進(jìn)行了結(jié)晶處理，由于不專業(yè)使結(jié)晶效果極不理想，比如水磨石的水泥漿成分、白紋石等不易結(jié)晶成膜，而黃色、黑色等石粒很容易形成光亮的結(jié)晶層，因些造成結(jié)晶后的水磨石凹凸不平、光澤不均；加之現(xiàn)場制作的水磨石的吸水率極高，大部分結(jié)晶處理的表面出現(xiàn)返堿現(xiàn)象，局部嚴(yán)重污染、表面孔隙處黑變。 首先我們對石材進(jìn)行現(xiàn)場勘察、分析、小樣試驗(yàn)后做出最終的施工方案，它是一項(xiàng)綜合的石材應(yīng)用護(hù)理，包括化學(xué)清洗、修補(bǔ)、防滲防污處理、機(jī)械磨拋、晶面處理，具體步驟如下： 1）使用化學(xué)清洗劑清洗石材的污染，如AJS去油膏清洗滲入石材內(nèi)的油污； 表面防護(hù)： 2）用噴壺對水磨石表面噴灑AJS-ZKAJ-601防護(hù)劑； 3）使用AJS專業(yè)水磨石磨片進(jìn)行粗、中、細(xì)研磨 4）結(jié)晶面處理：使用AJS（ZKAJ-316）專業(yè)水磨石結(jié)晶粉，做完后對不平整的結(jié)晶表面進(jìn)行細(xì)號磨片打磨至平整；（結(jié)晶的目的主要是填補(bǔ)水磨石普遍的針孔及水泥成分表面形成結(jié)晶鈣化層；） 5）表面晶面處理：使用我公司配制的AJS水磨石專業(yè)硅化加硬劑、AJS晶面處理劑，該產(chǎn)品是對多種進(jìn)口原料進(jìn)行配方的基礎(chǔ)上，經(jīng)過多次改良而成，具有操作簡單、高效、適用范圍廣等優(yōu)點(diǎn)，水磨石按以上工藝處理的基礎(chǔ)上，進(jìn)行AJS晶面劑處理后，可達(dá)到平整的光亮，大大提高了水磨石裝飾的效果。最后使水磨石表面達(dá)到了天然米黃大理石的光亮效果。
